Schabus 300715 DIY

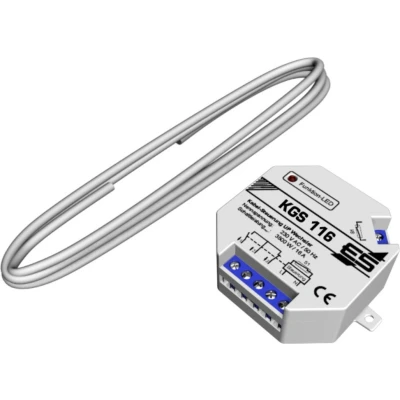

Abluftsystem, z.B. Badlüfter, kann trotz Gas-Therme sicher betrieben werden, sobald die Gastherme gezündet wird schaltet die Steuerung das Abluftsystem zuverlässig ab Gastherme im Verbund mit Badlüfter Kabelbruchsicherung Klemmanschlüsse Steuergerät Relaiskontakt 16 A Wechsler (potentialfrei) Made in Germany Abluftanlagen wie Badlüfter oder Dunstabzugshauben erzeugen Unterdruck im Raum, wenn nicht ausreichend Frischluft nachströmt. Befindet sich im selben Raumverbund eine Feuerstätte (z. B. Gastherme, Heizkessel), besteht die Gefahr, dass giftige Abgase – etwa Kohlenmonoxid – aus dem Kamin in den Wohnraum zurückgesaugt werden. Die Abluftsteuerung KGS 116 verhindert genau dieses Risiko: Sie erlaubt den Betrieb der Abluftanlage nur dann, wenn die Feuerstätte nicht in Betrieb ist. Die Steuerungseinheit wird fest mit dem potentialfreien Kontakt der Gastherme verbunden (Schließer). Sobald die Therme zündet, erkennt die KGS 116 den geänderten Kontaktzustand und unterbricht die Stromzufuhr zur angeschlossenen Abluftanlage. Wird die Gastherme wieder deaktiviert, gibt die Steuerung die Abluftanlage automatisch wieder frei. Sicherheitsprinzip: Abluft nur dann erlaubt, wenn keine Abgase entstehen können. Das Steuergerät KGS 116 wird mit einem Kabel am potentialfreien Kontakt (Schließer) der Gastherme angeschlossen. Sobald die Verbrennung startet, wird das Abluftsystem (z.B. Badlüfter) ausgeschaltet. Das Steuergerät kann Auf- oder Unterputz in einer Verteiler-, Schalter- oder Steckdose mit mind. 60 mm Ø eingebaut werden. Die seitlichen Befestigungslaschen am Steuergerät können bei Bedarf weggebrochen werden.
