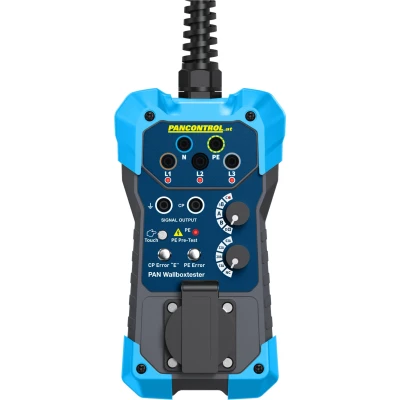

PANCONTROL Wallbox Tester PAN Wallboxtester

Pancontrol Testadapter Für Typ-2-wallbox-stationen Mit Ac-ladung. PANCONTROL Testadapter für Typ-2-Wallboxen & AC-LadestationenKategorie: HardwareUnterkategorie: MesswerkzeugeAttribute: AdapterSorgen Sie für die Sicherheit, Funktionalität und Konformität der E-Mobilitätsinfrastruktur mit dem PANCONTROL Testadapter für Typ-2-AC-Ladestationen. Da der Markt für Elektrofahrzeuge weiter wächst, ist die Nachfrage nach zuverlässigen und sicheren Ladepunkten von entscheidender Bedeutung. Dieser professionelle Testadapter ist ein unverzichtbares Werkzeug für Elektriker, Installationstechniker, Wartungsingenieure und Sicherheitsinspektoren, die mit der Inbetriebnahme, Wartung und Überprüfung von Typ-2-Wallboxen und öffentlichen AC-Ladestationen beauftragt sind.Der PANCONTROL-Adapter ermöglicht Ihnen die Durchführung umfassender Funktionstests durch geschickte Simulation der Anwesenheit eines Elektrofahrzeugs. Dies ermöglicht eine vollständige und realistische Bewertung des Verhaltens der Ladestation, ohne dass ein tatsächliches EV vor Ort benötigt wird, was die Effizienz erheblich verbessert und die Diagnoseverfahren vereinfacht. Durch die Überprüfung jedes Aspekts des Ladevorgangs können Sie Installationen und Reparaturen zuversichtlich abnehmen, um sicherzustellen, dass sie strengen Industriestandards entsprechen und die Sicherheit der Endbenutzer gewährleisten.Dieses für den rigorosen Feldeinsatz konzipierte Gerät ermöglicht eine detaillierte Analyse der Ladesequenz. Sie können manuell durch alle Ladestufen schalten, um zu bestätigen, dass die Station in jeder Betriebsphase korrekt reagiert. Verbessern Sie Ihre Sicherheitsüberprüfung weiter, indem Sie kritische Fehlerzustände simulieren, wie z. B. einen Erdschluss oder einen Kurzschluss auf den Steuerleitungen, um sicherzustellen, dass die Schutzmechanismen der Station einwandfrei funktionieren. Die klare Dreifach-LED-Phasenanzeige liefert eine sofortige visuelle Bestätigung der Stromversorgung und der korrekten Verdrahtung, wodurch Fehler vermieden und die Fehlersuche beschleunigt werden. Zur vollständigen Systemvalidierung ermöglicht eine integrierte Schuko-Steckdose den Anschluss einer externen Last, um die Stromlieferung zu überprüfen und erweiterte Messungen mit zusätzlicher Ausrüstung durchzuführen.Hauptmerkmale:* Erweiterte Simulation von Elektrofahrzeugen: Simuliert präzise einen Elektrofahrzeuganschluss, um eine vollständige Funktionsprüfung von Typ-2-Wallboxen und AC-Ladestationen zu ermöglichen.* Umfassende Analyse der Ladestufen: Ermöglicht die manuelle Auswahl der Ladestufen (A, B, C, D) gemäß der Norm IEC 61851-1 für die vollständige Sequenzprüfung.* Simulation von Sicherheitsfehlern: Testet proaktiv die Reaktion der Ladestation auf kritische Fehler, einschließlich Erdschlüsse und Kurzschlüsse auf der Kommunikationsleitung (Pilotleitung), um die Sicherheitsabschaltmechanismen zu bestätigen.* Simulation des Ladestroms: Simuliert verschiedene Ladeleistungskapazitäten, um die Kommunikation und das Lastmanagement der Ladestation zu testen.* Sofortige Phasenanzeige: Ausgestattet mit drei hellen LEDs für eine sofortige visuelle Bestätigung der Anwesenheit und Reihenfolge aller drei Phasen.* Schutzleiterprüfung: Enthält eine dedizierte Funktion zur Durchführung einer Vorabprüfung der Wirksamkeit des Schutzleiters.* Überprüfung der Kommunikationsleitung: Ermöglicht die Prüfung der Control Pilot (CP)-Kommunikationsleitung, um einen ordnungsgemäßen Datenaustausch zwischen dem simulierten Fahrzeug und der Station sicherzustellen.* Anschluss für externe Last: Verfügt über eine integrierte Schuko-Steckdose, die den Anschluss externer Messinstrumente oder Lasten bis 10 A für eine umfassende Leistungsanalyse ermöglicht.Technische Spezifikationen:* Primärfunktion: Adapter für die Prüfung von Typ-2-Wallboxen und AC-Ladestationen in der E-Mobilität.* Simulationsstandard: Simuliert ein Elektrofahrzeug gemäß IEC 62196-2.* Steuerung der Ladestufen: Wählbare Ladestufen A, B, C, D gemäß der Norm IEC 61851-1.* Visuelle Anzeigen: Drei LEDs für eine klare Dreiphasenanzeige.* Sicherheitsprüfung: Schutzleiter (PE)-Test, Erdschluss (PE)-Simulation und Kurzschlusssimulation der Control Pilot (CP)-Leitung.* Kommunikationstest: Prüft die Kommunikationsleitung zwischen dem EV und der Ladestation.* Ausgang für externe Last: Schuko-Steckdose zum Anschluss externer 10-A-Lasten.* Schutzart: IP54, bietet robusten Schutz gegen Staub und Spritzwasser.* Sicherheitskategorie: CAT III 600 V, gewährleistet hohen Schutz für den Benutzer.* Portabilität: Enthält ein robustes Aufbewahrungsetui für sicheren Transport und Schutz vor Ort.* Abmessungen: 210x110x55 mm. tradeinn Bricoinn

Der PAN Wallbox Tester ist ein vielseitiges Prüfgerät zur Überprüfung von E-Mobility-Ladestationen mit Typ-2-Stecker. Es ermöglicht die präzise Simulation verschiedener Ladezustände und Stromstärken gemäß IEC 61851-1 und IEC 62196-2 Standard. Das Gerät ist ideal für Techniker und Installateure, die Ladestationen zuverlässig testen und die Sicherheit von Elektrofahrzeug-Ladestationen sicherstellen möchten. Mit dem PAN Wallbox Tester lassen sich verschiedene Fahrzeug-Ladezustände simulieren, darunter „Kein Fahrzeug angeschlossen“ (Zustand A), „Fahrzeug angeschlossen, nicht ladebereit“ (Zustand B), „Fahrzeug angeschlossen, ladebereit“ (Zustand C) und „Fahrzeug angeschlossen mit Lüftungsanforderung“ (Zustand D). Zusätzlich können verschiedene Ladestromstärken (13 A, 20 A, 32 A, 63 A) eingestellt werden, um die Reaktion der Ladestation auf unterschiedliche Lasten zu prüfen. Features: - Typ-2-Stecker: Direkter Anschluss an AC-Ladestationen gemäß IEC 62196-2 Standard - 4-mm-Sicherheitsbuchsen - Simulation von Fahrzeug-Ladezuständen -
