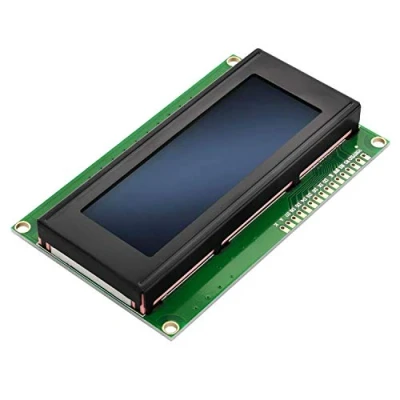

AZDelivery HD44780 2004 LCD Display 4x20 Zeichen mit blauem Hintergrund und weißen kompatibel Arduino Raspberry Pi inklusive E Book!

Dieses 20x4 LCD Modul mit einem integriertem HD44780 Controller ermöglicht die Darstellung von 20x4 Zeichen in weißer Schrift auf blauem Grund. Die Ansteuerung des Displays erfolgt beispielsweise über ein Arduino, Raspberry Pi, o.ä. Der Anschluss des Display kann direkt an die GPIO Ports des z.B. Arduinos erfolgen. Die Belegung der 16 Kontakte sieht wie folgt aus: VSS: GND (Masse VDD: +5V Versorgungsspannung V0: Kontrastspannung, diese kann zwischen 0V und 5V liegen RS: Register, Auswahl 0:Befehlsregister, 1: Datenregister R/W: 1:Read/0:Write Kontakte E: Enable D0: Datenleitung D1: Datenleitung D2: Datenleitung D3: Datenleitung D4: Datenleitung D5: Datenleitung D6: Datenleitung D7: Datenleitung A: Anode der Hintergrundbeleuchtung K: Kathode der Hintergrundbeleuchtung

✅ ️Das AZDelivery LCD HD44780 Display hat 4 Zeilen zu je 20 Zeichen und eine blaue Hintergrundbeleuchtung. ✅ Verlötetes 2004 LCD Display mit Dimensionen: 98x60x12mm ✅ LCD-Modul-Anzeige mit Möglichkeit zu direktem Anschluss und voller Kompatibilität mit Raspberry Pi und andere Microcontroller ✅ 5V Versorgungsspannung ✅ Dieses Produkt enthält ein E-Book, das nützliche Informationen über den Beginn Ihres Projekts enthält, es hilft bei einer schnellen Einrichtung und spart Zeit beim Konfigurationsprozess. Wir bieten eine Reihe von Anwendungsbeispielen, vollständige Installationsanleitungen und Bibliotheken.
