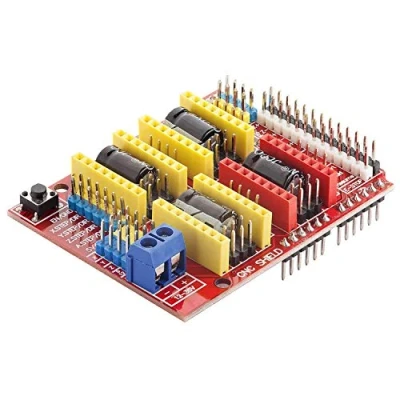

AZDelivery CNC Shield V3 Development board für A4988 Schrittmotor Treiber Stepper 3D Drucker kompatibel mit Arduino UNO R3 inklusive E Book!

Kaufland

Dieses AZ- Shield eignet sich perfekt um eine CNC Maschine mit ATmega328 Mikrocontroller oder Mega 2560 Boards zu bauen! Es eignet sich aber auch für andere mechanische Projekte, bei denen bis zu vier Schrittmotoren gesteuert werden sollen.Auf das Shield müssen noch die passenden A4988 Schrittmotor Treiber aufgesteckt werden. Beim Einstecken der A4988Treiber die Pinbelegung beachten. Der Enable Pin ist auf dem Board mit EN gekennzeichnet. Das Board kann mit einer GRBL Open Source (G-Code Steuerung) Software betrieben werden.Falls die Schrittmotoren mit Microsteps betrieben werden sollen, benötigt man noch 3 Jumper pro Achse um 1/16 Schritte einzustellen.Größe: 68 x 53 x 18mmAZ-: Ihr Mikroelektronik-Experte!Hier finden Sie qualitativ hochwertige Produkte für Ihre Projekte mit Raspberry Pi. Wir freuen uns, Ihnen eine Reihe von Anwendungsbeispielen, komplette Installationsanleitungen, E-Books, Bibliotheken und persönliche Unterstützung anbieten zu können. Überarbeitetes Shield passend für UnoR3, zum Betrieb von 3 Achsen mit bis

Amazon

✅ Modernste CNC Shield Version 3.0 Größe: 68 x 53 x 18mm. ✅ GRBL 0.9 kompatibel. Open-Source-Firmware, der G-Code-Befehle in Stepper-Signale umwandelt. ✅ 4-Achsen-Unterstützung (X,Y,Z A - Kann X,Y,Z duplizieren oder eine vollständige 4. Achse mit benutzerdefinierter Firmware unter Verwendung der Pins D12 und D13 ausführen) ✅ Schrittmotoren können mit 4-poligen Molex-Steckverbindern angeschlossen oder eingelötet werden. ✅ Dieses Produkt enthält ein E-Book, das nützliche Informationen über den Beginn Ihres Projekts enthält, es hilft bei einer schnellen Einrichtung und spart Zeit beim Konfigurationsprozess. Wir bieten eine Reihe von Anwendungsbeispielen, vollständige Installationsanleitungen und Bibliotheken.
