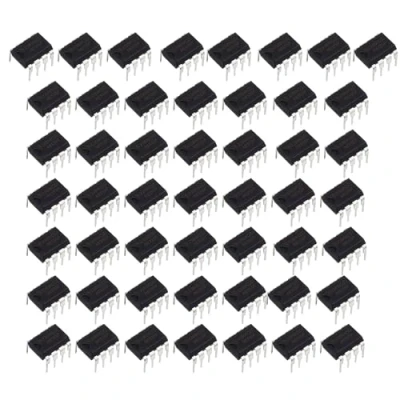

50 Stück NE555 Timer IC NE555P 8 polig mit bearbeiteten Kontaktstiften Chip Single Precision

Der NE555P ist ein Zeitschaltkreis, der präzise Zeitverzögerungen oder Oszillationen erzeugen kann. NE555P im Verzögerungs- oder monostabilen Betriebsmodus, das zeitgesteuerte Intervall wird durch ein externes Widerstands- und Kondensatornetzwerk gesteuert. NE555P in einem stabilen Betriebsmodus, Frequenz und Arbeitszyklus können unabhängig voneinander durch zwei externe Widerstände und einen externen Kondensator gesteuert werden. Die Schwellen- und Triggerpegel betragen typischerweise zwei Drittel bzw. ein Drittel von Vcc. Diese Pegel können mithilfe der Steuerspannungsanschlüsse geändert werden. Wenn der Triggereingang unter dem Triggerpegel liegt, wird das Flip-Flop gesetzt und der Ausgang ist hoch. Wenn der Flip-Flop-Eingang über dem Flip-Flop-Pegel liegt und der Schwellenwerteingang über dem Schwellenwert liegt, wird das Flip-Flop zurückgesetzt und der Ausgang ist niedrig. Der NE555P-Ausgangsschaltkreis ist in der Lage, Ströme von bis zu 200 mA aufzunehmen oder zu liefern. Der Betrieb ist mit einer Versorgungsspannung von 5 V bis 15 V spezifiziert. Bei einer Versorgungsspannung von 5 V sind die Ausgangspegel mit dem TTL-Eingang kompatibel.
