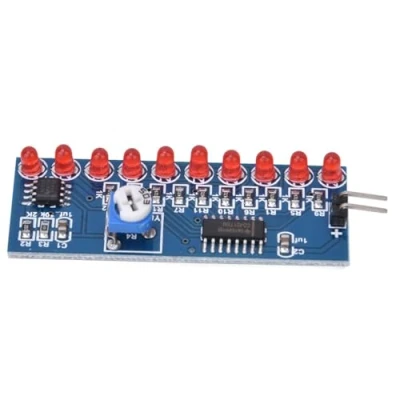

2 stücke ne555 + cd4017 modul wasser fließende led licht elektronische produktionssuite rot blinkende lichter lampe diy kit schaltung

Besteht hauptsächlich aus einer Takterzeugungsschaltung und einer Dezimalzählerschaltung. Beim selbsterregten Multivibrator mit NE555 als Kern lädt die Stromversorgung den Kondensator C1 über R2, R3, R4 auf.Wenn C1 mit dem Laden beginnt, befindet sich der 2-Pin des NE555 immer noch auf einem niedrigen Pegel, sodass der Ausgangs-Pin 3 auf einem hohen Pegel liegt.Wenn das Netzteil aufgeladen ist Die Ladezeit beträgt: 0,695 (R2 + R3 + R4) C1, die Entladezeit beträgt: 0,695 (R4 + R3) C1, der R4 kann eingestellt werden, um die Ausgangsfrequenz des Oszillators zu steuern, und das Taktoszillationssignal von NE555 beträgtwird kontinuierlich zum 14. Pin von CD4017 hinzugefügt. An den 10 Ausgängen des CD4017 sind zehn LEDs angeschlossen.Wenn die 10 Ausgänge des CD4017 unter Einwirkung des Taktsignals abwechselnd einen hohen Pegel erzeugen, leuchten D1 - D10 nacheinander auf, um einen Wasserlichteffekt zu erzeugen. Stellen Sie den R4 ein, um die Durchflussgeschwindigkeit des LED-Lichts einzustellen.
